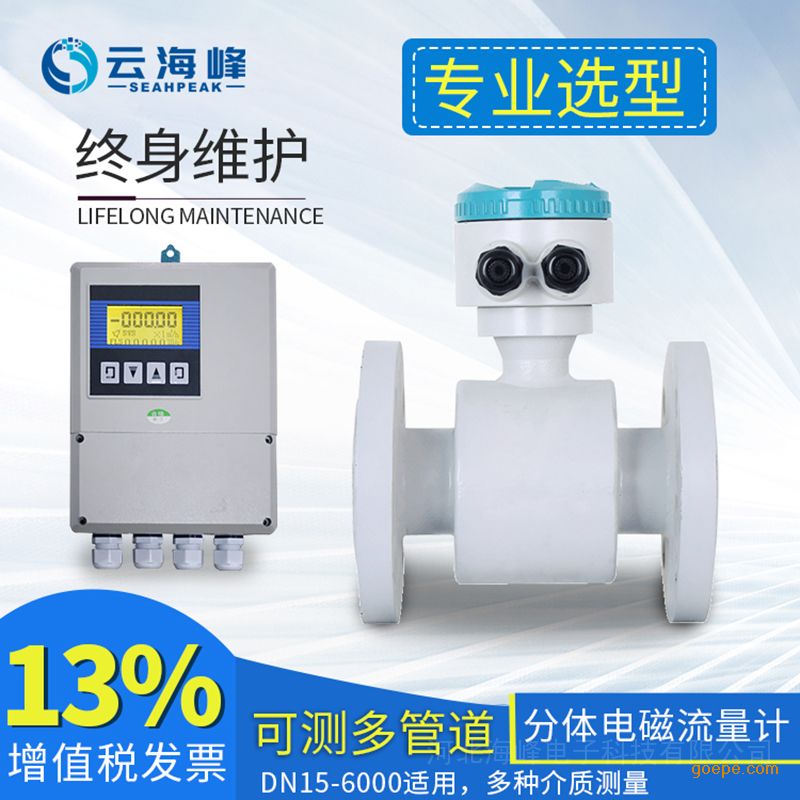

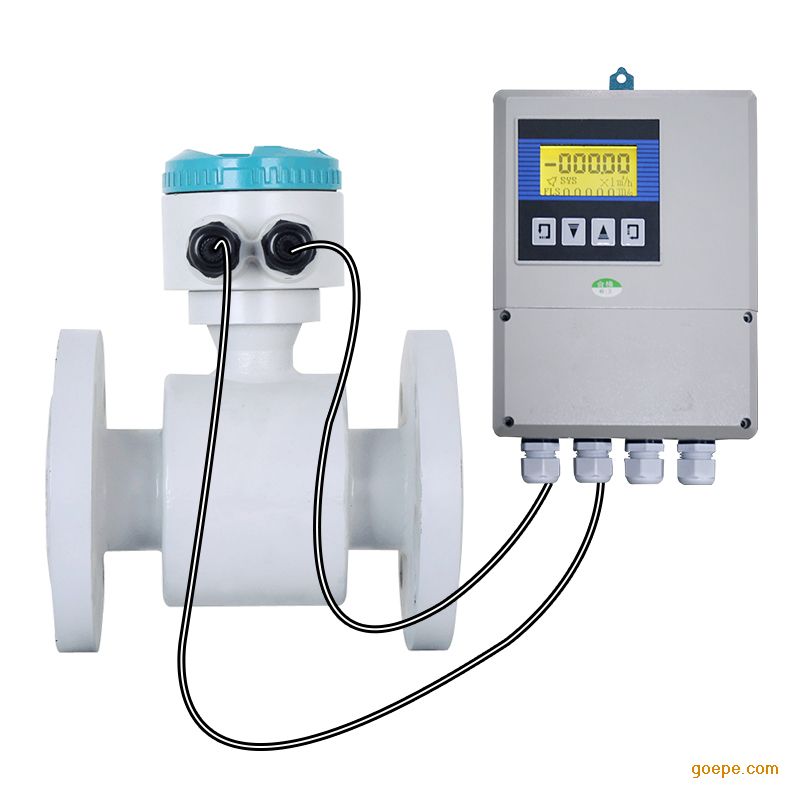

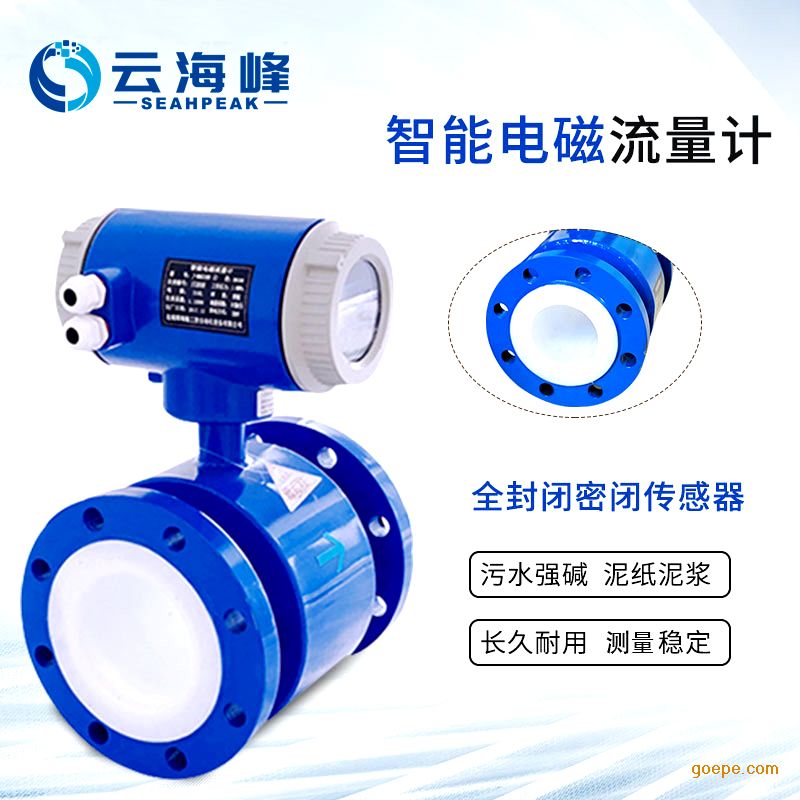

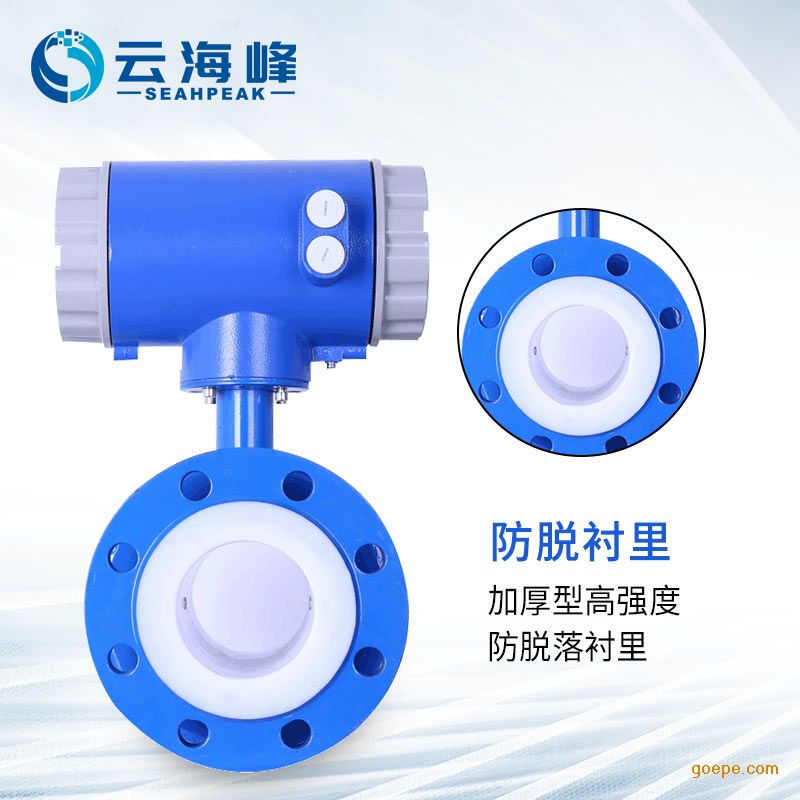

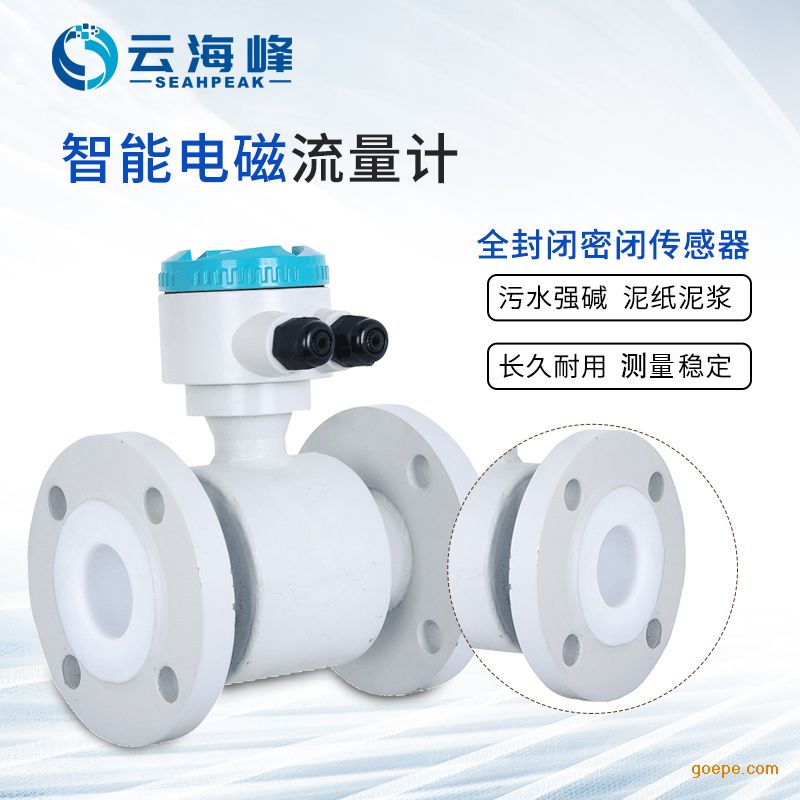

海峰电磁流量计HFLD分体式、一体式

电磁流量计HFLD

,大连海峰超声仪器有限公司

河北海峰电子科技有限公司  联系人 于经理 电话  手机号可以添加微信

管段式传感器解决了外缚式传感器和插入式传感器安装过程中由于管道不标准和人为安装误差而造成的测量精度下降的问题，真正达到了百分之一的测量精度。

标准管段式流量计工作稳定、精度高，材质为碳钢或不锈钢，可浸水工作，水深小于等于三米。管段式传感器需要停产安装，管段为法兰连接 ，适用于管径DN10-DN1000mm.

主要技术特点

TDS-100型系列超声波流量计采用微处理技术，超大规模集成电路，与其它超声波流量计相比除具有“三高一低”（高精度、高可靠性、高性能、低价格）的显著特点外，还具有下列更多优势：

（1）0.2ns直接时差测量电路，40ps时差测量分辨率，保证仪表可达到1%的线性度和0.5%的重复性，测量精度达1%。

（2）低电压、多脉冲信号双平衡发射接收海峰专利技术，抗干扰电路设计，可用于几乎全部工业环境（特别是变频器环境中）。

（3）全窗口化中文显示，2×20字符液晶显示器。

（4）正、反双向计量，可计量正、负、净累积流量，流速等。

（5）外壳模具制造，防护等级：IP67。

（6）配温度变送器可实现热量计量，可显示瞬时流量（m³/h）、流速（m/s）、累计流量（m³）、累计热量（GJ）、峰值流量及时间等。

（7）在机器上配有防雷击元件，以保障机器在雷区良好的运行，也可在电源上直接并上避雷器，以便得到更好的保护。

（8）完备的信号输出和灵活的联网功能，可满足不同用户的各种要求。

1输入信号：5路4-20mA模拟输入，精度0.1%，可输入温度、压力、液位等其它信号。

2输出信号：1路4-20mA或0-20mA模拟电流信号；继电器及OCT输出；RS-232/485标准串行接口输出；可利用GPRS、PSTN、CAN总线、GSM短消息联网。

（9）完备的软件设计：日、月、年累计功能：可记忆前512个运行日、前128个运行月、前5个运行年中任何一天、任何一月、任何一年的累计流量，便于查询和管理。

（10）上、断电管理功能：可记录前64次上电、断电时间及上、断电时刻的瞬时流量，保护所有数据，用户可以选择自动或手动补量，减少用户流量损失。

（11）具有故障自诊断功能，并可自动记忆前64个运行日的工作状态是否正常。

（12）低功耗、高可靠性；TDS-100型系列在设计中选用了世界***的IC生产厂家的产品，品质超群，整机功耗仅2W。测量精度：优于1%，重复性：优于0.2%

测量周期：500ms (每秒2次，每个周期采集128组数据)

流速：64m/s(流速分辨率0.001m/s)

工作电源：85-264VAC/8~36VDC

显    示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等

操    作：4×4轻触键盘 (F4模块转换器磁性4按键) 操作

信号输入：3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号

            2路三线制PT100铂电阻

* 信号输出：1路隔离RS485输出

　　        1路4-20mA或0-20mA输出

            1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)

            1路继电器输出 (脉冲宽度200ms )

数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机，便于统计与管理

* 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议

防护等级：传感器IP68，F4主机IP68，其余主机IP65

* 防爆等级：EXdⅡBT4 (TDS-100F2型)

* 其它功能：自动记忆前512天、前128个月、前10年正/负/净累积流量

            自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出

            可编程批量（定量）控制器，故障自诊断功能

            可通过E-mail传送来的代码文件实现软件升级
